Zkouška přídržnosti podkladu pro aplikaci břízolitové omítky

Únosnost podkladní vrstvy je pro funkčnost břízolitové omítky na fasádě domu jedním z klíčových faktorů. To samozřejmě platí i pro všechny finální krycí vrstvy fasády. Sebelepší dodržování pracovních a technologických postupů při aplikaci fasádní omítky nám nezaručí úplnou výkonnost této vrstvy, opomeneme-li věnovat pozornost soudržnosti a únosnosti podkladní vrstvy.
Zcela přesnou únosnost této vrstvy stanovíme odtrhovou zkouškou. Zkouška se provádí v rámci přípravy před zahájením stavebních prací. Klasifikace zkoušky je destruktivní metoda odtrhem, taktéž nazývaná PULL OFF zkouška.

Dotčené normy:
  • ČSN 732577 - Stanovení přídržnosti povrchové úpravy stavebních konstrukcí k podkladu
  • ČSN732901 – Provádění vnějších tepelně izolačních kompozitních systémů (ETICS)
Postup:

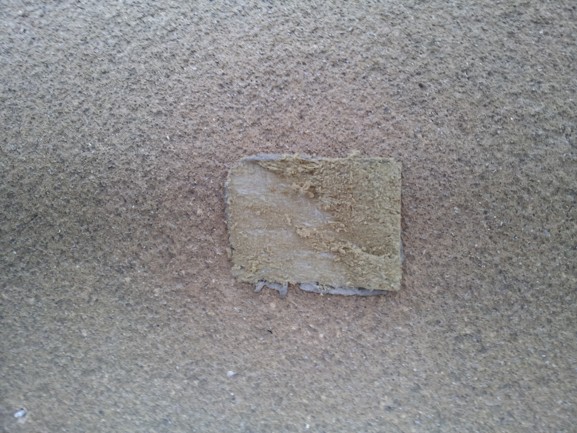

1)Příprava zkušebních vzorků (obrázek č. 0)
  • na původní očištěný podklad se nanese lepící a stěrková hmota a uhladí se do tvaru
čtverce o straně délky minimálně 100 mm a nechá se vyzrát minimálně 5 dnů
  • druh lepící a stěrkové hmoty se volí dle navrhovaného souvrství
  • minimální počet vzorků 5 do plochy 500 m2, 9 vzorků do 1000 m2 a 5 vzorků na každých dalších započatých 1000 m2

Zkouška přídržnosti podkladu pro aplikaci břízolitové omítky - obrázek 0

Zkouška přídržnosti podkladu pro aplikaci břízolitové omítky - obr. č. 0




2)Nalepení trhacích patic (obrázek č. 1, 2, 3)
  • před nalepením trhacích patic na zkušební vzorky (viz bod 1) se provede broušení vzorků vykružovací frézkou, jejíž průměr odpovídá průměru trhací patice, tak aby obvod styčné plochy vzorku a patice byl proříznut do hloubky původní vrstvy fasádní omítky
  • na připravené zkušební vzorky se nalepí trhací patice speciálním rychleschnoucím epoxidovým tmelem v celé ploše a nechá se zaschnout

Broušení omítky vykružovací frézkou - obrázek č. 1 Příprava trhací patice obrázek č. 2 Nalepení trhací patice obrázek č. 3
Broušení omítky vykružovací frézkou
obrázek č. 1
Příprava trhací patice
obrázek č. 2
Nalepení trhací patice obrázek č. 3


3)Provedení zkoušky (obrázek č. 4, 5, 6, 7)
  • na připravené trhací patice (viz bod 2) se upevní měřící trhací přístroj a pozvolným otáčením zatěžovacího ramene (vratidla) nebo otáčením kličky ruční převodovky se zkušební vzorek zatěžuje až do odtržení
  • v okamžiku odtržení zkušebního vzorku se na displeji měřící jednotky odečte maximální dosažená tahová síla, která se zaznamená do zkušebního protokolu

Upevnění měřícího přístroje- obrázek č. 4 Měření - obrázek č. 5 Podločka po odtržení - obr. č. 6
Upevnění měřícího přístroje
obr. č. 4
Měření - obr. č. 5 Podložka po odtržení - obr. č. 6


Stěna po odtrhu  - obrázek č. 7
Stěna po odtrhu  - obr. č. 7


4)Vyhotovení protokolu (obrázek č. 8, 9)
  • po provedení zkoušky na všech vzorcích se výsledné hodnoty vyhodnotí a vyhotoví se zkušební protokol
  • ze zkušebního protokolu je zřejmé, zda přídržnost zkoušeného podkladu vyhovuje či nikoliv
Protokol o měření obrázek č. 8 Protokol o měření druhá část - obrázek č. 9
Protokol o měření obrázek č. 8 Protokol o měření druhá část - obrázek č. 9


Díky výsledkům této zkoušky můžeme zaručeně navrhnout správnou skladbu pro aplikaci břízolitových omítek, a tím docílit dlouhodobé životnosti fasády.
